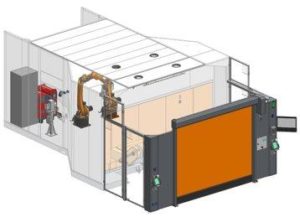

KUKA cell4_arc large

Die kompakte und leistungsstarke Schweißlösung für industrielle Anwendungen

Basis Zellenkonfiguration:

Large_KP3_V2H_268_dual_KR

Cell4_arc large KP3 V2H 268 dual KR

  • 2x KR8 R2010 2 CYBERTECH
  • KP3 V2H1000 L2600 R800
  • 2x KUKA.TraccTCP

Beschreibung:

  • Schweißzelle auf einem Grundrahmen
  • Zellumhausung ohne Dach
  • Einlegebereich mit Lichtvorhang und Hintertretschutz (Laserscanner)
  • Zentrale Medieneinspeisung
  • Zwei Wartungstüren
  • Steuerung KR C5
  • KUKA smartPAD + Bedientableau
  • Zellenvisualisierung KUKA.WebHMI
  • KUKA Remote Service Modul
  • KUKA.ArcTech Basic

Technische Daten - Abmessungen

Länge mit Lichtschranke

Länge mit Rolltor

9.350 mm

8.300 mm

Breite

5.150 mm

Höhe

3.020 mm

Gesamtgewicht Lichtvorhang

Gesamtgewicht Rolltor(für Basiszelle ohne Optionen)

ca 6.400 kg

ca 6.600 kg

Geräuschentwicklung (Referenzwert)(spezifischer Wert abh.vom Schweißprozess)

78 dB (A)

Umgebungstemperatur(Betrieb)

min. +5 °C –max. +40 °C

Umgebungstemperatur(Lagerung / Transport)

min. -20 °C –max. +60 °C

Relative Luftfeuchte (Betrieb)

max. 95% (nichtkondensierend)

Taupunkt

max. +15 °C

Technische-Daten-Zellenlayout-Large
large-kp3-v2h-268-dual-kr-dach
large-kp3-v2h-268-dual-kr-dach

Cell4_arc large KP3 V2H 268 dual KR ​

  • 2x KR8 R2010 2 CYBERTECH
  • KP3 V2H1000 L2600 R800
  • 2x KUKA.TraccTCP

Optionen

  • Hohlwelle anstelle Zentralhand (KR8 R2100 2 arc HW anstelle KR8 R2010 2)
  • Zellumhausung mit Dach
    • Dachelement über Einlegebereich
  • Einlegebereich mit Rolltor anstelle Lichtvorhang
  • Zentrale Stromversorgung
  • KUKA HMI Advanced
    • KUKA.ProcessScreen Prozessparameterüberwachung & dokumentation
  • KUKA.RoboTeam (inkl. KUKA.ArcTech Advanced)
  • Ready2_pilot für handgeführtes Programmieren
  • Roboterschweißquellen können nach Kundenwunsch integriert werden

Technische Daten Positionierer

Positionierer_KP3_V2H1000_R800-2

KP3 V2H1000 L2600 R800 2

  • Verbaut in:cell4_arc large KP3 V2H 268 dual KR
  • Nenn Traglast (pro Seite): 1000 kg
  • Planscheibenabstand / Werkzeugradius: 2600 mm / 800 mm
  • Medienversorgung: Schweißstromrückführung (1.000 A); Druckluft (1/2“, 6 bar); Profinet; 24V + US1/US2
