KUKA cell4_arc midsize

Die kompakte und leistungsstarke Schweißlösung für industrielle Anwendungen

Basis Zellenkonfiguration:

KP1A single KR

1x KR6 R1840 2 CYBERTECH nano
KP1 V2T1000
1x KUKA.TraccTCP

KP3 V2H single KR

1x KR8 R2010 2 CYBERTECH
KP3 V2H1000 L2000 R600
1x KUKA.TraccTCP

KP3 V2H dual KR

2x KR6 R1840 2 CYBERTECH nano
KP3 V2H1000 L2000 R600
2x KUKA.TraccTCP

KP5 single KR

1x KR8 R2010 2 CYBERTECH
KP5 V2S2V500 R600
1x KUKA.TraccTCP

Beschreibung:

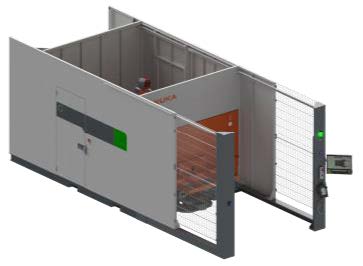

Schweißzelle auf einem Grundrahmen
Zellumhausung ohne Dach
Einlegebereich mit Lichtvorhang und Hintertretschutz (Laserscanner)
Zentrale Medieneinspeisung
Zwei Wartungstüren
Steuerung KR C5
KUKA smartPAD + Bedientableau
Zellenvisualisierung KUKA.WebHMI
KUKA Remote Service Modul
KUKA.ArcTech Basic + Advanced

Technische Daten - Abmessungen

cell4_arc midsize …	KP1A single KR	KP3-V2H single KR	KP3-V2H dual KR	KP5 single KR
Länge mit Lichtschranke Länge mit Rolltor	8.120 mm 6.950 mm	8.120 mm 6.950 mm	8.120 mm 6.950 mm	8.120 mm 6.950 mm
Breite	3.010 mm	3.840 mm	3.840 mm	3.840 mm
Höhe	3.020 mm
Gesamtgewicht Lichtvorhang Gesamtgewicht Rolltor(für Basiszelle ohne Optionen)	ca. 4.800 kg ca. 5.500 kg	ca. 5.400 kg ca. 6.100 kg	ca. 5.800 kg ca. 6.500 kg	ca. 6.300 kg ca. 7.000 kg
Geräuschentwicklung (Referenzwert)(spezifischer Wert abh.vom Schweißprozess)	78 dB (A)
Umgebungstemperatur(Betrieb)	min. +5 °C –max. +40 °C
Umgebungstemperatur(Lagerung / Transport)	min. -20 °C –max. +60 °C
Relative Luftfeuchte (Betrieb)	max. 95% (nicht kondensierend)
Taupunkt	max. +15 °C

Optionen:

KP1A single KR

1x KR6 R1840 2 CYBERTECH nano
KP1 V2T1000
1x KUKA.TraccTCP

KP3 V2H single KR

1x KR8 R2010 2 CYBERTECH
KP3 V2H1000 L2000 R600
1x KUKA.TraccTCP

KP3 V2H dual KR

2x KR6 R1840 2 CYBERTECH nano
KP3 V2H1000 L2000 R600
2x KUKA.TraccTCP

KP5 single KR

1x KR8 R2010 2 CYBERTECH
KP5 V2S2V500 R600
1x KUKA.TraccTCP

Hohlwelle anstelle Zentralhand ( KR8 R2100 2 arc HW anstelle KR8 R2010 2 │ KR6 R1840 2 arc HW

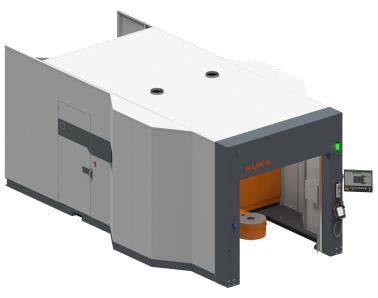

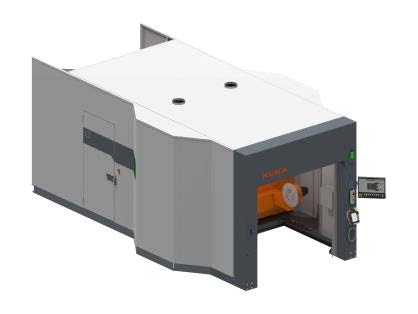

Zellumhausung mit Dach
Einlegebereich mit Rolltor anstatt Lichtvorhang
Zentrale Stromversorgung
KUKA HMI Advanced
KUKA.ProcessScreen Prozessparameterüberwachung & dokumentation
KUKA.RoboTeam (für dual KR)
Ready2_pilot für handgeführtes Programmieren
Roboterschweißquellen können nach Kundenwunsch integriert werden

Technische Daten Positionierer

KP1 V2T1000 KP3

Verbaut in: cell4_arc midsize KP1 single KR
Nenn Traglast (pro Seite): 1000 kg
Tischgröße: 1.600 mm x 900 mm
Medienversorgung: Schweißstromrückführung (500 A); Druckluft (1/2“, 6 bar) ; Profinet ; 24 V + US1/US2

KP3 V2H1000 L2000 R600 2

Verbaut in: cell4_arc midsize KP3 V2H single KR cell4_arc midsize KP3 V2H dual KR
Nenn Traglast (pro Seite): 1000kg
Planscheibenabstand / Werkzeugradius: 2000 mm/ 600 mm
Medienversorgung: Schweißstromrückführung (500 A / 1000A); Druckluft (1/2“, 6 bar) ; Profinet ; 24 V + US1/US2

KP5 V2S2V500 R600

Verbaut in: cell4_arc midsize KP5 single KR
Nenn Traglast (pro Seite): 500kg
Planscheibenabstand / Werkzeugradius: 600 mm
Medienversorgung: Schweißstromrückführung (500 A); Druckluft (1/2“, 6 bar) ; Profinet ; 24 V + US1/US2
