KUKA cell4arc-compact
Der Einstieg in das automatisierte Schutzgasschweißen
Basis Zellenkonfiguration:
KP1M single KR
- 1x KR10 R1440 2 CYBERTECH nano
- KP1 V2T250 M
- 1x KUKA.TraccTCP

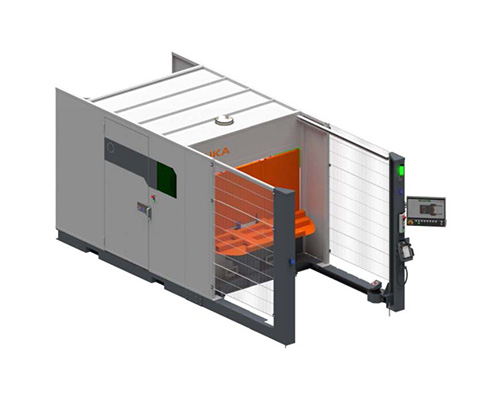

KP1A single KR
- 1x KR10 R1440 2 CYBERTECH nano
- KP1 V2T500
- 1x KUKA.TraccTCP
- Einlegebereich mit Lichtvorhang und Hintertretschutz (Laserscanner)
KP5 single KR
- 1x KR10 R1440 2 CYBERTECH nano
- KP5 V2H2V400
- 1x KUKA.TraccTCP
- Einlegebereich mit Lichtvorhang und Hintertretschutz (Laserscanner)
Beschreibung:
- Schweißzelle auf einem Grundrahmen
- Zellumhausung mit Dach
- Zentrale Medieneinspeisung
- Zwei Wartungstüren
- Steuerung KR C5
- KUKA smartPAD + Bedientableau
- Zellenvisualisierung KUKA.Web HMI
- KUKA Remote Service Modul
- KUKA.ArcTech Basic + Advanced
Technische Daten - Abmessungen
|
cell4_arc compact …. |
KP1M single KR |
KP1A single KR |
KP5 single KR |
|
Länge |
3.980 mm |
5.285 mm |
5.285 mm |
|
Breite |
2.365 mm |
2.365 mm |
2.365 mm |
|
Höhe |
2.445 mm |
2.445 mm |
2.445 mm |
|
Gesamtgewicht (Basiszelle ohne Optionen) |
ca. 2.600 kg |
ca. 3.200 kg |
ca. 4.000 kg |
|
Geräuschentwicklung (Referenzwert)(spezifischer Wert abh.vom Schweißprozess) |
78 dB (A) |
||
|
Umgebungstemperatur(Betrieb) |
min. +5 °C –max. +40 °C |
||
|
Umgebungstemperatur(Lagerung / Transport) |
min. -20 °C –max. +60 °C |
||
|
Relative Luftfeuchte (Betrieb) |
max. 95% (nicht kondensierend) |
||
|
Taupunkt |
max. +15 °C |
||
Technische Daten - Positionierer
KP1 V2T250 M
- Verbaut in: cell4_arc compact KP1M single KR
- Nenn Traglast (pro Seite): 250 kg
- Tischgröße: 1.200 mm x 800 mm
- Medienversorgung: Schweißstromrückführung (500 A)
KP1 V2T500
- Verbaut in: cell4_arc compact KP1A single KR
- Nenn Traglast (pro Seite): 500kg
- Tischgröße: 1.200 mm x 800 mm
- Medienversorgung: Schweißstromrückführung (500 A) ; Druckluft (1/2“, 6 bar); Profinet; 24 V + US1/US2

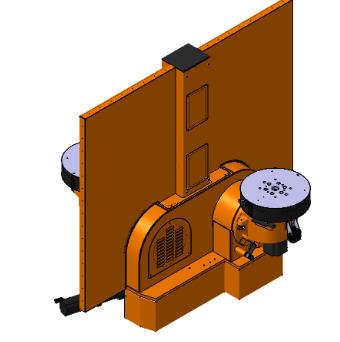

KP5 V2H2V400
- Verbaut in: cell4_arc compact KP5 single KR
- Nenn Traglast (pro Seite): 400kg
- Planscheibenabstand / Werkzeugradius: 350mm
- Medienversorgung: Schweißstromrückführung (500 A) (über Schleifkontakte) ; Druckluft (1/2“, 6 bar); Profinet; 24 V + US1/US2
